龍門吊大車的附件設計

本文鏈接：http://www.qnri.cn/gsxw/529.html???發布時間：2021-03-11 01:40:20??點擊量：953

　　龍門吊的連接梁(圖4-34)，不承受彎矩和剪力，只承受兩根主梁之間連接的拉力。在設計計算時，需考慮連接軸的抗剪力計算、A—A截面和B—B截面的抗拉力計算，C—C截面的抗剪力計算。

　　連接軸的抗剪力計算

　　連接梁截面的抗拉強度計算

　　式中　ζi——考慮連接梁對鉸軸的交變沖擊和大車軌道接頭及大車安裝的誤差影響，鉸軸在實際運行中承受一個特別大的附加阻力作用。在實踐中，鉸軸因為加工誤差和惡劣的實際工況情況，容易在使用中出現毛孔等毛病，有可能導致端梁中心線形成“八字形”結構變形，為了**起見，推薦考慮一個**增大系數，ζ1=2～3，ζ2=1.5～2，ζ3=1.3～1.6，ζ4=1.5～1.8，ζ不會影響大車結構重量的增加;

　　F——克服大車運行的阻力，式中的Q、G、f、μ、d、β、D、sinα參見4.4龍門吊運行機構設計;

　　d——連接軸的直徑(鉸軸和圖4-34中的連接孔配合，直徑為D的貼板加強鉸軸的局部穩定性和強度，由于鉸軸很短，承受的彎矩忽略不計);

　　D——加勁板外圓的直徑;

　　[τ]——連接軸的抗許用剪應力;

　　H——連接梁腹板的高度;

　　t1——連接梁腹板的厚度;

　　t2——加勁貼板的厚度;

　　t3——連接梁下蓋板的厚度;

　　t4——連接梁上蓋板的厚度;

　　b——連接梁兩腹板之間的距離。

　　軸孔d的平均擠壓應力

　　式中　[σpj]——工作時有相對轉動，取 ? ;工作時無相對轉動，取 ? 。

　　龍門吊的附件設計

　　龍門吊的附件(圖4-35)主要有小車維修平臺、司機室安裝、斜梯(直梯)、檢修吊籠安裝以及欄桿、走臺支承架、花紋板等，要求維護使用方便，外表美觀。

　　小車維修平臺設計

　　歐式起重機小車由于左右極限距離較小和小車布置緊湊的特點，這種立體的機構和結構布置，使小車的維修空間受到限制，在大車的合適位置設置一個平臺能方便小車的維護和維修。對5～50t小歐式起重機，推薦在大車的兩端，設置分離式小車維修平臺(圖4-36)。對63～300t中歐式和大于300t的

　　大歐式起重機，在大車的兩端設置整體式小車維修平臺(圖4-37)。小車平臺無需將小車整體吊下，便能很好地維修和更換小車各機構的零部件，同時還能兼做大車運行機構的維修平臺。大車結構的自重沒有較大影響，外觀和大車整體協調。

　　司機室的安裝和設計

　　歐式起重機司機室要求外表造型美觀(圖4-38)，可以找專業生產廠家外購，也可由企業自行設計生產，司機室應符合相關規定。

　　大車斜梯的設計

　　歐式起重機很少有直梯設計，斜梯(圖4-39)應符合相關規范規定。

　　檢修吊籠的設計

　　檢修吊籠(圖4-40)，用于廠房空中大車導電滑線的檢修，以及安裝和維修大車集電器?？梢杂尚弯撟龉羌?，底部鋪墊花紋板，放在大車導電側。一般用型材做骨架，推薦采用封閉型鋼如方鋼管、圓管做骨架制作檢修吊籠比較漂亮，報警器和大車導電架裝在檢修吊籠的骨架上。

　　大車欄桿的設計

　　龍門吊欄桿應符合相關規范規定(參見《起重機設計規范》(GB 3811—2008)114頁中相關內容)。

　　一般大車欄桿都是由鋼管焊接而成，但制作麻煩，制作不好非常難看(圖4-41(a))。對龍門吊欄桿，推薦兩種具有個性化的欄桿供設計者參考(圖4-41(b)和圖4-41(c))。一種是由方鋼管制作的欄桿，一種是由角鋼和鋼管組合制作的欄桿，特點都是制作比較方便，外表美觀。欄桿和走臺連接傳統較多采用焊接和U形螺栓連接，這兩種方式制作的欄桿各有千秋，推薦采用小平板焊在欄桿豎桿底部和連接件配

　　占緊固連接(圖4-41(b))。顯然，和走臺焊接的欄桿使安裝后的外觀特別難看，燒壞的漆面很難恢復到和原欄桿顏色一致。U形螺栓連接雖然解決了外表美觀的問題，但和走臺連接，采用一組U形螺栓連接剛性不夠，采用二組連接，由于制造的缺陷，往往使欄桿歪七豎八，外表也難看，同時U形螺栓容易松動，使欄桿有搖擺的間隙，缺乏**感。

　　大車走臺支承架的設計

　　走臺支承架是承載走臺的受力構件，需要考慮具有一定的強度和剛度，同時還要具有美感，在走臺、平臺、通道等位置還要考慮能承受一定的載荷。

　　走臺支承架必須和主梁的大隔板對齊，外端與一個高度不低于100mm的踢腳板焊接或緊固連接。大車走臺支承架一般是采用型鋼制作，傳統多采用角鋼和槽鋼，這兩種型鋼制作的走臺支承架，既浪費材料，又不美觀，推薦兩種具有個性化型式的走臺支承架供設計者參考。一種是由板支承的走臺支承架，一般用焊接(圖4-42(a))或用高強度螺栓鉆孔攻絲和主梁腹板連接(圖4-42(b));一種是由方管鋼支承的走臺支承架，一般用焊接(圖4-43(a))或用高強度螺栓鉆孔攻絲和主梁腹板連接(圖4-43(b))。

　　在考慮產品系列化、標準化和模塊化的時候，可以將跨中部位的走臺支承架做成一個噸位一個尺寸標準，或多個噸位一個尺寸標準(圖4-42(b)和圖4-43(b))。

　　花紋板的設計

　　花紋板太厚浪費材料，太薄不具有剛性，無論做為整體還是零散鋪設，都推薦將花紋板兩邊折邊，一般采用3～5mm厚的花紋板。在考慮系列化、標準化和模塊化設計的時候，可以將花紋板做成一個噸位或幾個噸位一個規格尺寸，見圖4-44。在走臺上鋪設

　　時，用緊固件與走臺踢腳板連接，剛性較好，整個走臺不需要焊接安裝。除非用戶指定，因成本太高一般不推薦采用柵格板做走臺鋪板。

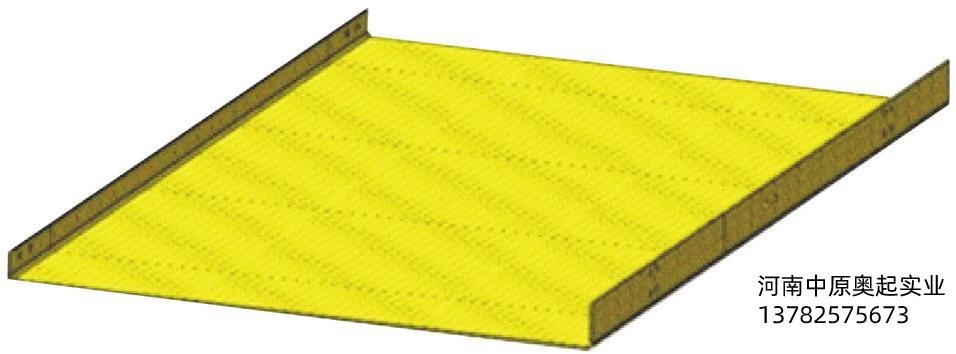

圖4-44走臺花紋板
