造船門式起重機的構造

本文鏈接：http://www.qnri.cn/xwzx/642.html???發布時間：2021-07-12 09:38:05??點擊量：1068

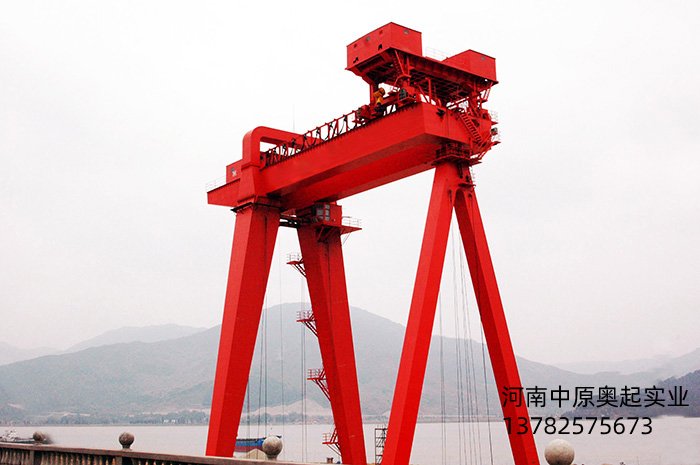

　　造船門式起重機是工作在造船廠的船塢、船臺或平臺上進行船體分段吊裝及翻身作業的專用起重設備。

　　其特點就是起重量和跨度大、高度高。額定起重量*少100t以上，可達2500t;跨度一般大于40m，可達到約230m;主梁下蓋板離地的高度在40m~100m之間。

　　由于造船門式起重機跨度大，門架通常采用一側剛性腿一側柔性腿的型式，即一側剛性支腿與主梁固接，另一側柔性腿通過柔性鉸與主梁連接。

　　主梁有單主梁和雙主梁兩種。根據造船工藝要求，造船門式起重機應具有單吊、雙鉤抬吊、三鉤抬吊、船體分段空中翻身和空中微量旋轉等多種功能，特別應滿足船體分段的翻身和合攏作業要求。造船門機一般設上下兩個小車。上、下小車分別在各自的軌道上行駛，下小車可在上小車下穿行。上小車設有兩個起重量相同的起升機構，吊點分別跨于主梁外側，兩套起升機構可以分別動作也可聯合動作，可完成船體分段的雙鉤抬吊和轉動，兩鉤設有橫移機構，可分別橫移，以完成工件的微動和微量旋轉，在合攏時可準確對位。下小車上設置有主鉤和副鉤，主鉤可單獨起吊，也可與上小車的兩鉤聯合動作完成三鉤抬吊和空中翻身。副鉤一般進行一些小件的起吊。
