電動雙梁門式起重機的結構和安裝指南

本文鏈接：http://www.qnri.cn/hyxw/1869.html???發布時間：2022-06-23 10:36:29??點擊量：786

電動雙梁門式起重機，你了解它的結構和安裝嗎？所以，小編就來為大家答疑解惑，進行闡述說明，希望讀者看過之后能夠知道電動雙梁門式起重機的結構以及如何安裝。

一、結構

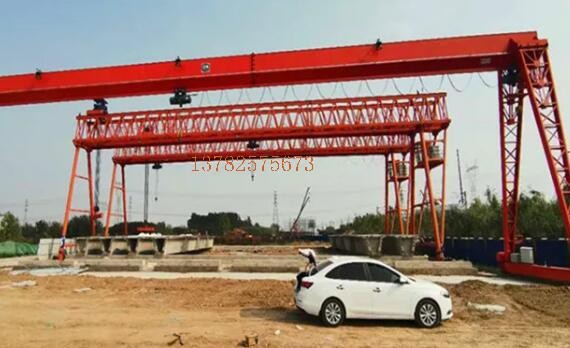

電動雙梁門式起重機由大車運行機構、下橫梁、支腿、司機室、主梁、小車運行機構、起升機構、扶梯、電器等這些部件組成，下面就來簡單介紹一下。

1.大車運行機構

主要由下橫梁和臺車組成，其中臺車又由主動車輪組和從動車輪組構成，運行機構包括電機、減速器、齒輪以及車輪組等部件。

2.支腿

采用型鋼為材料，然后焊接成籠形機構，下端與下橫梁連接，上端與主梁螺栓通過法蘭連接。

3.司機室

骨架采用型鋼，外殼采用薄鋼板焊接在骨架上，司機室采用折線封閉式，操縱機構的電器、配電柜與線路一般都設在司機室內。

4.主梁

型鋼與鋼板焊接而成，一般是焊接成衍架三角形，在主梁上，還有小車運行鋼軌。

5.小車運行機構

主要部件與大車運行機構相似，電動機通過減速機傳動，減速機上的小齒輪再傳遞給大齒輪，從而實現小車往返行駛。

6.起升機構

是安裝在小車架上的，通過卷?yè)P(yáng)機與配套定滑輪、動滑輪或吊鉤來實現升降運動。

二、安裝

安裝也分為幾個部分，為：

1.安裝前準備及注意事項

(1)對圖紙和各種技術資料要非常熟悉，如有運輸或保管不當造成的誤差或缺陷，應及時校正或消除，校正或消除后才能安裝。

(1)在安裝前，應檢查各轉動部位是否靈活，各連接部位是否牢固，軸承是否缺油等。

(1)起重機在搬運或移動時，應避免發生碰撞，起吊時要扎牢主梁，嚴禁直接在地面或梁上拖動；存放時要平穩，對稱放平墊實，不能傾斜放置，地面上不能有積水，否則會使起重機脫漆生銹。

2.機械設備的安裝

起重機的架設，根據設備大小可分為整體架設和部分架設。在架設前，應檢查軌道安裝質量，并做好記錄。

3.電氣設備的安裝

(1)在現場進行安裝的電氣設備有：電阻器、開關、控制屏、投光燈、接線盒、橋架部分以及各穿線管焊接，電阻器和控制屏的安裝位置，允許根據具體情況做適當調整。

(2)所有電線始末端的號碼應與原理圖相一致，方便以后的安裝和檢修。電線如果截面在6mm2以下，可以不用電線接頭，但應該持錫。導線如敷設在管內，則不允許有接頭。

(3)滑線接觸面上不能有鐵銹，如有應清除掉。角鋼滑線的水平和垂直中心線，誤差不得大于±20mm。

(4)動力和操縱電路方面，在測定對地絕緣電阻時，需接通電氣設備的所有環節，測定的值應小于0.8兆歐，相間絕緣電阻的值不應相差太大，潮濕地區電阻值會有所下降，可降*0.4兆歐。
